1611數控龍門加工中心技術參數說明
作者：www.pj4545.com人氣：
發表時間：2020-05-20
1611數控龍門加工中心技術參數說明
1611數控龍門加工中心廣泛的應用于箱體零件、殼體零件、盤形零件等加工。機床配有自動潤滑系統、冷卻系統,采用全封閉式立式防護罩等。機身結構采用龍門框架結構，其底座、工作臺、橫梁等均采用樹脂砂造型，整機具有良好的剛性、抗震性和精度保持性，定梁式結構，工作臺移動式?？煽焖偻瓿摄?、鉆、鏜、攻絲等多道工序加工。承載力大，精度高。山東威力重工可為客戶提供多種型號的加工中心設備，以下是有關1611數控龍門加工中心技術參數，這不僅關系到該設備的價格，也會影響機器的性能，因而掌握了解，對客戶來說非常重要。了解更多1611數控龍門加工中心信息，咨詢張經理18306370898（可加微信）

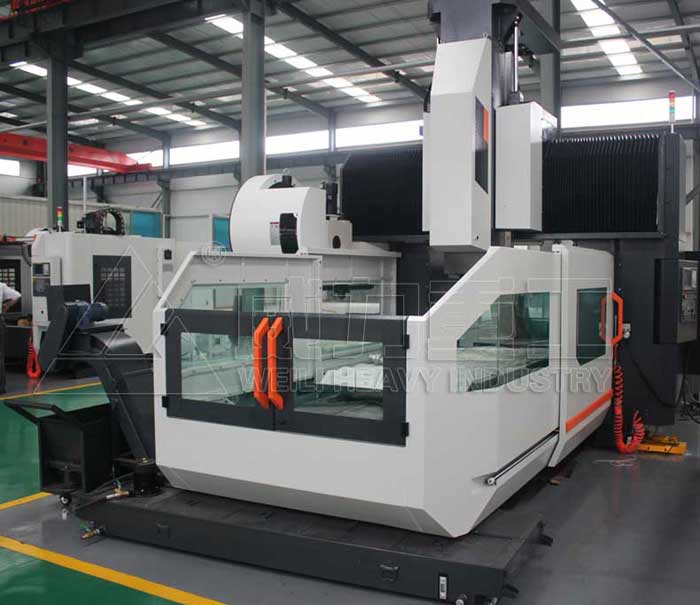

數控龍門加工中心車間生產完成
1611數控龍門加工中心技術參數（僅供參考）
行程
X軸 1600mm
Y軸 1100mm
Z軸 600mm
主軸端面至工作臺 140-740mm
主軸中心至立柱前面 406.5mm
兩立柱間距離 1100mm
工作臺至橫梁距離 937mm
進給
X軸快速移動 20m/min
Y軸快速移動 20m/min
Z軸快速移動 20m/min
切削進給 1-10m/min
推薦三軸伺服電機扭矩 X/Y/Z:25/20/20N.m
工作臺
工作臺面積 1800×800mm
大承重 1500Kg
工作臺面距地面高度 約800mm
T型槽 5×18×140mm
主軸
連接形式 皮帶式
高轉速 8000 rpm
主軸錐孔 BT40
推薦主電機功率 7.5KW
精度
定位精度(JIS標準) ±0.005/300mm
重復定位精度(JIS標準) ±0.003mm
其它
光機重量 約8500Kg
外形尺寸 約3800×2400×3200mm

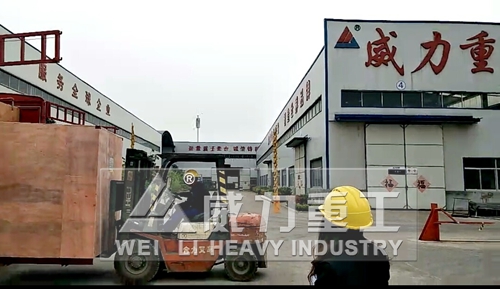

加工中心廠家發貨圖
1611數控龍門加工中心的主要技術參數包括工作臺面積、各坐標軸行程、擺角范圍、主軸轉速范圍、切削進給速度范圍、刀庫容量、換刀時間、定位精度、重復定位精度等等。每個廠家的生產工藝不同，對于參數值也不同，了解威力重工1611數控龍門加工中心參數值信息，歡迎致電咨詢張經理18306370898（可加微信）
