2米3米4米氣脹軸銑槽專用數控機床的特點

作者：www.pj4545.com人氣：發表時間：2022-02-21

傳統的氣漲軸加工往往在大型機床上進行，工序復雜，對操作人員要求高，且銑槽時產生的大量廢屑堆積在機床內難以清理，殘留的熱量容易影響機床正常工作；其氣脹軸上有很多的孔，手動操作效率低。針對此種情況，山東威力重工專門設計研發了一款氣脹軸鉆孔專用數控機床，稱為氣脹軸專用數控銑槽機。該設備實現了分度頭對氣脹軸角度的變換，不需要人力，自動化程度高，提高了生產效率。

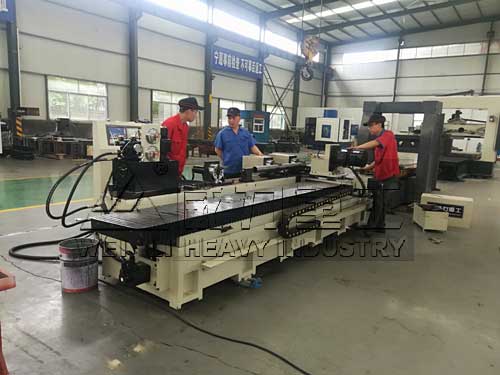

4米氣脹軸銑槽專用數控機床

根據氣脹軸的規格尺寸，常用有1米、1.5米、2米、2.5米、3米、4米氣脹軸鉆孔專用數控機床。山東威力重工可根據實際的生產需要來定做。2米3米4米氣脹軸鉆孔專用數控機床的組成結構特點如下：

2米3米4米氣脹軸鉆孔專用數控機床包括鉆孔組件，分度組件，固定組件和噴水組件.所述鉆孔組件包括機架，第三支架，第一電機，第一傳動件，主軸，刀具安裝頭，第一滑塊，第一滑軌，第一絲桿，第二電機，第二傳動件，第二滑軌，第二滑塊，第二絲桿和第三電機，所述第一滑軌固定在所述機架的上表面，當需要對氣脹軸的位置進行變換時，控制液壓缸的活塞桿回縮，第四電機輸出軸的轉動，實現分度頭對氣脹軸角度的變換，再次利用液壓缸把氣脹軸固定住，再進行鉆孔操作，該氣脹軸鉆孔專用機床上的分度頭不需要人力即可實現對氣脹軸角度的變換，大大的節省了人力。

3米氣脹軸鉆孔專用數控機床

性能特點：

1、2米3米4米氣脹軸鉆孔專用數控機床采用臥式安裝，系統為廣州數控980MDC。75，150卡爪各一副。

2、專用銑槽機行程：3000*150mm

3、兩爪液壓卡盤卡爪為“V”形塊形式，自動夾緊，具用自動定心功能，適應不同直徑的圓管。

4、上料為手動上料，分度頭所配卡盤為手動夾緊，分度時兩爪液壓卡盤由程序控制。

2米3米4米氣脹軸鉆孔專用數控機床的優勢：

(1)、2米3米4米氣脹軸鉆孔專用數控機床的傳送機構采用驅動電機驅動驅動輪從而帶動傳送帶運動，結構簡單，工作穩定，生產成本低，方便維護，且傳送帶外包裹有防護管道，防止廢屑掉落地面，難以清理。

(2)傳送機構和收集機構底部四角均設置有萬向輪，方便收集模塊的更換和傳送機構的清理維護。

(3)頂尖和主軸箱分別安裝在兩個滑座上，運動更加靈活。

(4)采用液壓軸驅動頂尖，驅動力大，夾緊性能好。

(5)2米3米4米氣脹軸鉆孔專用數控機床采用驅動電機驅動滾珠絲杠副從而控制主軸箱運動，控制精確靈敏。

(6)2米3米4米氣脹軸鉆孔專用數控機床主體上方設有防護罩，能夠防止廢屑從上方飛濺出機床主體。
