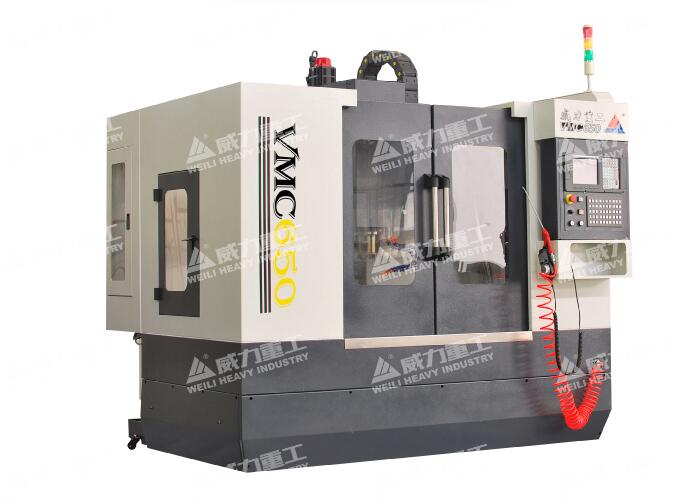

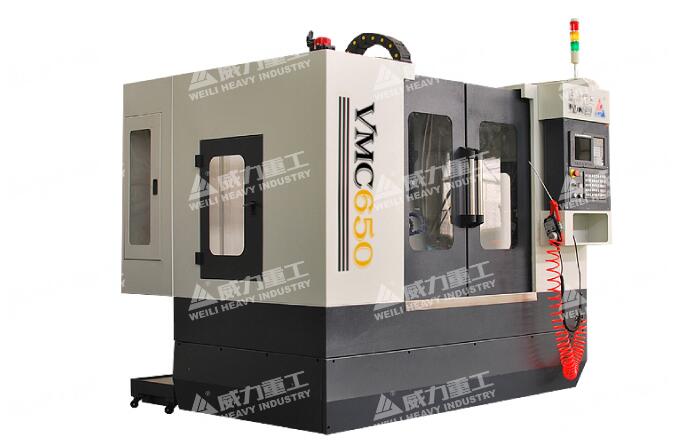

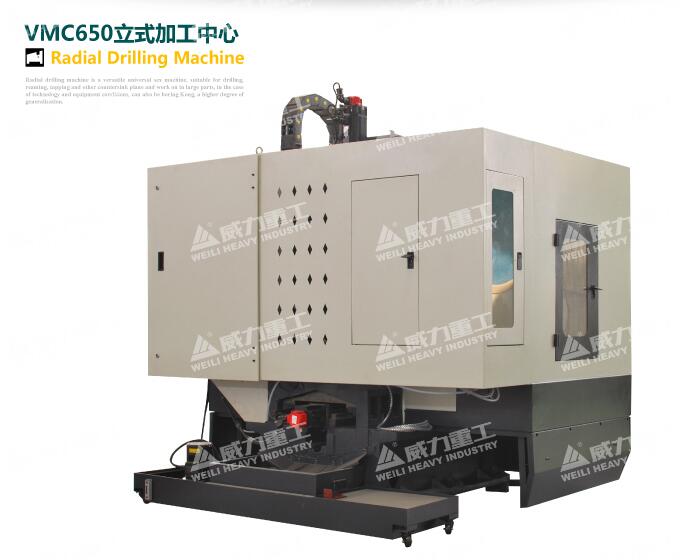

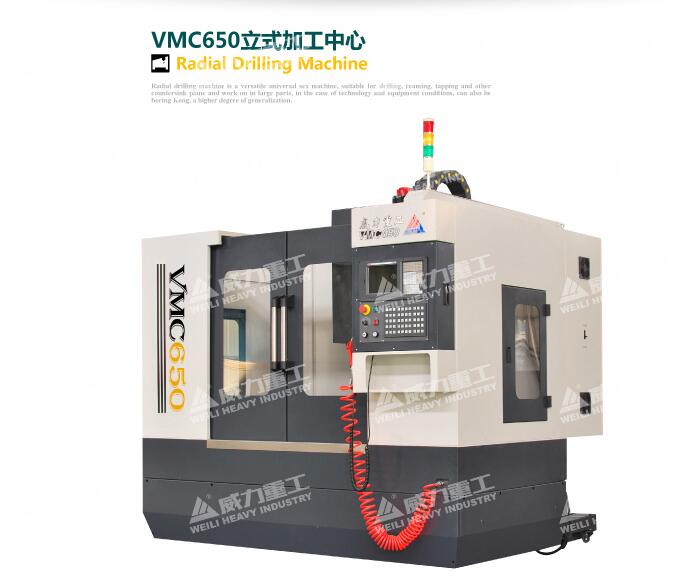

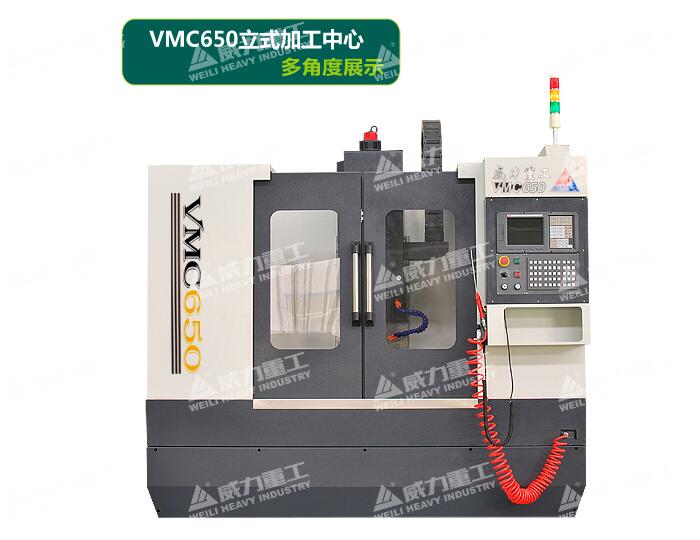

VMC650立式加工中心為X/Y/Z三軸伺服直聯控制半閉環加工中心,三軸均為滾動直線導軌,可以實現三軸三聯動的高精度加工。主軸采用臺灣原裝BT40高速主軸單元,通過伺服電機和高精度齒形帶輪驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾,集中完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序,適合于多品種、大批量產品的生產,特別是憑借進口系統的高精度插補功能,可以對高度復雜的曲面工件進行精細化加工。
VMC650立式加工中心機床結構特點:
1、底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用HT300鑄鐵;底座為箱體式結構,緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能;A型橋跨式立柱及內部網格狀筋,有力保證了Z軸強力切削時的剛性及精度;基礎件采用樹脂砂造型并經過時效處理,為機床長期使用性能的穩定性提供了保障。
2、X、Y、Z向?qū)к壘鶠榕_(tái)灣原裝重載直線滾動導軌,具有速度快、高剛性、低摩擦、低噪音、低溫升變化等特性,配合自動強制潤滑,提高機床精度壽命;
3、Z向驅動電機具有失電制動裝置,可避免突然斷電對加工造成的安全隱患;
4、X、Y、Z三個方向進給采用臺灣知名廠家高精度、高強度的內循環雙螺母預壓大導程滾珠絲杠,進給速度高;驅動電機通過彈性聯軸器與絲杠直聯,進給伺服電機直接將動力傳遞給高精度滾珠絲杠,無背隙,保證機床的定位精度和同步;
5、采用臺灣高速、高精度、高剛性BT40主軸單元,軸向和徑向承載能力強,最高轉速可達8000rpm;
6、主軸采用中心吹氣結構,在主軸松刀時迅速用中心高壓氣體對主軸內錐進行清潔,保證刀具夾持的精度和壽命;
7、X、Y、Z三個方向?qū)к墶⒔z杠都采用防護裝置,保證絲杠及導軌的清潔,確保機床的傳動及運動精度和壽命,三軸最大行程為:450*300*400mm;
8、機床外防護采用全防護結構設計,操作方便、安全可靠;
9、采用可靠的集中自動潤滑裝置,定時、定量對機床各潤滑點自動間歇式潤滑,可依據工作狀況調節潤滑時間;
10、采用臺灣專業廠家生產的10把斗笠式刀庫(可選配:16把圓盤機械手刀庫),換刀準確,時間短,效率高,經百萬次運轉測試,符合可靠性要求;帶有阻尼結構,能減少運動時的沖擊,保證刀庫的使用壽命;氣動驅動,使用方便,最短路徑換刀;
11、采用油水分離裝置,可把收集來的大部分潤滑油從冷卻液中分離出來,防止冷卻液的快速惡化,利于環保;
12、機床操作系統采用人體工程學原理,操作箱獨立設計,可自身旋轉,操作方便。




VMC650立式加工中心技術參數:
項目 |
單位Unit |
VMC650 |
工作臺面積 |
mm |
500×800 |
X/Y/Z行程X/Y/Z |
mm |
600×500×500 |
主軸端面至工作臺距離 |
mm |
110-610 |
主軸中心至導軌面距離 |
mm |
560 |
主軸錐度 |
BT |
BT-40 |
主軸轉速 |
RPM |
8000(皮帶) |
X/Y/Z滾珠絲桿規格 |
|
4010 |
X/Y/Z驅動功率X/Y/Z |
KW |
2/2/2 |
主軸功率 |
KW |
7.5 |
X/Y/Z快速進給速度X/Y/Z |
m/min |
30/30/15 |
切削進給速度 |
mm/min |
1-8000 |
定位精度 |
mm |
0.005/300mm |
重復重位精度 |
mm |
±0.003 |
冷卻泵 |
KW |
0.75 |
工作臺負載 |
Kg |
350 |
工作臺T型槽 |
|
3×18×144 |
機床重量 |
kg |
5500 |
殼電源容量 |
KVA |
18KVA,380±10%VAC,3Phase50Hz |
機床外形尺寸 |
mm |
2280×2300×2400 |
氣壓要求 |
kg |
≥6.5 |
VMC650立式加工中心標準配置:
1、臺灣主軸單元80-8000rpm;
2、數控系統:凱恩帝原廠打包伺服電機及驅動;
3、三軸(X/Y/Z)進給伺服電機驅動,Z軸帶失電制動器;
4、臺灣10把斗笠式刀庫;
5、臺灣HIWIN直線滾動導軌;
6、剛性攻絲;
7、移動手脈;
8、集中自動油潤滑;
9、Z軸配重系統;
10、外置冷卻系統及水箱;
11、氣冷
12、簡易油水分離裝置;
13、全防護鈑金護罩及導軌護罩;
14、調整墊鐵及ER型BT40刀柄一套;
15、工作燈、警示燈;電柜熱交換器;
VMC650立式加工中心選擇配置:
1、16把圓盤機械手刀庫
2、手持氣槍;
3、第四軸、第五軸;
4、自動排屑器
說明:因配置、特殊定貨、數控系統的不同和產品的不斷完善,會影響部分技術參數指標,定貨時請依據實際情況進行核實,不便之處,敬請諒解!
